전기기능사 4강 & 5강

4강 전지접속과 측정



전압계 병렬 연결

전류계 직렬 연결



배율기 - 전압계와 직렬로 연결

전압계의 측정범위를 높이기위해 사용



분류기 - 전류계에 병렬로 연결



직렬 연결시 저항과 반비례 하게 전압이 분배됨





예) 직렬저항 R1 : 2Ω  R2 : 3Ω  일경우 저항의 비율 2:3

     이때 R1에 걸리는 전압 V1    R2에 걸리는 전압 V2   V1 : V2 = 3:2



10배 전압 측정 방법 10-1=9 9배 짜리 저항을 외부에 연결하면 됨

2배  전압 측정 방법 1-1=1  1배 짜리 저항을 외부에 연렬하면 됨



5강 전력(P) 과 전력량(W)



1. 전력







2. 전력량







3. 전열기

커피포트 같은것,





4. 줄의 법칙



전류 -> 열

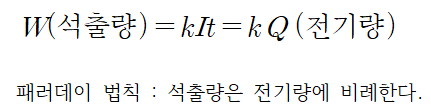

※ 전류의 화학작용 열작용

건전지

1. 분극작용 : 수소 ->감극제 이용

2. 국부작용 : 불순물 ->수은도금



용량 = Ah

ex) 30Ah => 10A 로 1시간 사용가능



3. 허용전류
